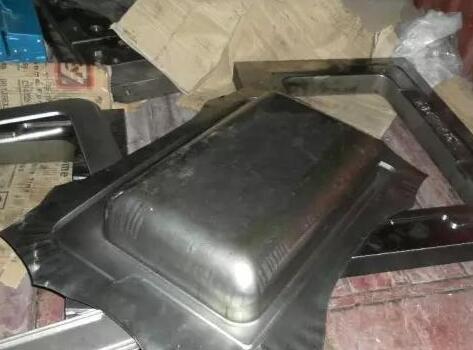

沖壓模具拉伸件產(chǎn)品質(zhì)量分析在產(chǎn)品拉伸過(guò)程中，拉伸件主要會(huì)出現(xiàn)這幾種問(wèn)題：起皺、開(kāi)裂、薄厚不均、表面劃痕、形狀扭曲、回彈等。在這些現(xiàn)象中，以起皺和開(kāi)裂對(duì)產(chǎn)品質(zhì)量影響大，產(chǎn)品出現(xiàn)這兩種問(wèn)題是一定交不了貨、必須要調(diào)整好的，出現(xiàn)這兩種問(wèn)題的產(chǎn)品一般只能報(bào)廢，客戶(hù)是不會(huì)要的。

　　第一個(gè)問(wèn)題是拉裂，這個(gè)是拉伸過(guò)程中經(jīng)常碰到的問(wèn)題。當(dāng)筒壁處所受的拉應(yīng)力超過(guò)了材料的強(qiáng)度極限時(shí)，產(chǎn)品會(huì)拉裂，裂口一般出現(xiàn)在凸模圓角稍上一點(diǎn)的筒壁處。影響產(chǎn)品拉裂的因素有：材料的拉伸性能，材料的直徑和厚度，拉深系數(shù)，凹凸模的圓角半徑，壓邊力，摩擦系數(shù)等。凹凸模的圓角半徑太小，太尖，就容易把產(chǎn)品拉裂，一般用的修模方法就是想辦法把圓角加大，把圓角處搞光滑一點(diǎn)，拋亮一點(diǎn)，實(shí)在不行了在生產(chǎn)的時(shí)候加油打也可以，特別是拉伸專(zhuān)用油，非常有效果。設(shè)計(jì)沖壓模具的時(shí)候，可以在客戶(hù)產(chǎn)品要求允許的情況下，盡量把圓角加大，不要搞得太尖了，有些設(shè)計(jì)不太懂，設(shè)計(jì)出來(lái)的拉伸模具，試模的時(shí)候開(kāi)裂的很厲害，想累死鉗工啊!修模修的煩死人了。拉伸時(shí)，采用必要的潤(rùn)滑，有利于拉伸工藝的順利進(jìn)行，筒壁減薄得到改善。但必須注意，潤(rùn)滑劑只能涂在凹模的工作表面，而在凸模和材料接觸的面千萬(wàn)不要潤(rùn)滑，因?yàn)橥鼓Ｅc毛胚表面間是屬于有利摩擦，它可以防止材料滑動(dòng)、拉裂以及變薄。

　　二、起皺材料在拉伸過(guò)程中，他的周?chē)吘壊糠钟捎谇邢驊?yīng)力過(guò)大，造成材料失去穩(wěn)定，使得產(chǎn)品沿邊緣切向形成高低不平的皺紋，稱(chēng)為起皺。起皺嚴(yán)重時(shí)，還將引起材料在拉伸過(guò)程中難于通過(guò)凹模與凸模的間隙，增大拉伸變形力，甚至導(dǎo)致拉裂。失穩(wěn)現(xiàn)象的產(chǎn)生，既取決于材料邊緣切向應(yīng)力的大小，也取決于拉伸件的厚度。一般來(lái)說(shuō)，拉伸模具用氮?dú)鈴椈苫騼?yōu)力膠比較好些，比較不容易產(chǎn)生起皺、開(kāi)裂等現(xiàn)象。為什么呢?因?yàn)榈獨(dú)鈴椈苫騼?yōu)力膠它的力一般比較均衡，不會(huì)出現(xiàn)力量大小不均的問(wèn)題。氮?dú)鈴椈杀葍?yōu)力膠要好一些，因?yàn)榈獨(dú)鈴椈闪α看?，也非常均衡，但是價(jià)格就要比優(yōu)力膠貴上好多倍，好多廠(chǎng)都買(mǎi)不起它，一般只有規(guī)模稍微大一點(diǎn)的工廠(chǎng)才有錢(qián)使用氮?dú)鈴椈伞?yōu)力膠使用時(shí)間長(zhǎng)了，就會(huì)萎縮掉，力量就沒(méi)當(dāng)初那么大了，必須更換新的才可以，但是它的價(jià)格比起氮?dú)鈴椈蓙?lái)要便宜好多。防止起皺可以采用壓邊圈，有的地方稱(chēng)為壓料筋，都是一個(gè)意思，就是在不影響產(chǎn)品后面工序的情況下，在材料周?chē)派弦蝗ν蛊鸬慕?，俗稱(chēng)壓料筋，把材料四周壓住，這樣做的好處就是，拉伸出來(lái)的產(chǎn)品會(huì)比較飽滿(mǎn)，也可以防止起皺。壓邊力在試模的時(shí)候是需要做出相對(duì)調(diào)整的，一般設(shè)計(jì)出來(lái)都不會(huì)那么合理，都需要根據(jù)打出來(lái)的產(chǎn)品然后對(duì)壓料筋的高度適當(dāng)做出調(diào)整。壓邊力過(guò)大，將導(dǎo)致材料與凹模以及壓邊圈之間的摩擦力增大，會(huì)使材料壁部變薄，甚至拉裂;壓邊力過(guò)小，那么就不能有效地防止起皺。

　　以上就是為大家分享的內(nèi)容，希望對(duì)大家有所幫助。
